Які формули справедливі для послідовного з’єднання провідників
Вступ
Коли мова заходить про електричні кола, однією з фундаментальних тем є розуміння того, які формули справедливі для послідовного з’єднання провідників. Послідовне з’єднання характеризується тим, що струм має один і той самий шлях, проходячи через усі провідники по черзі. Таке з’єднання має певні особливості, які впливають на загальний опір, струм і напругу в колі.
Загальна концепція послідовного з’єднання провідників

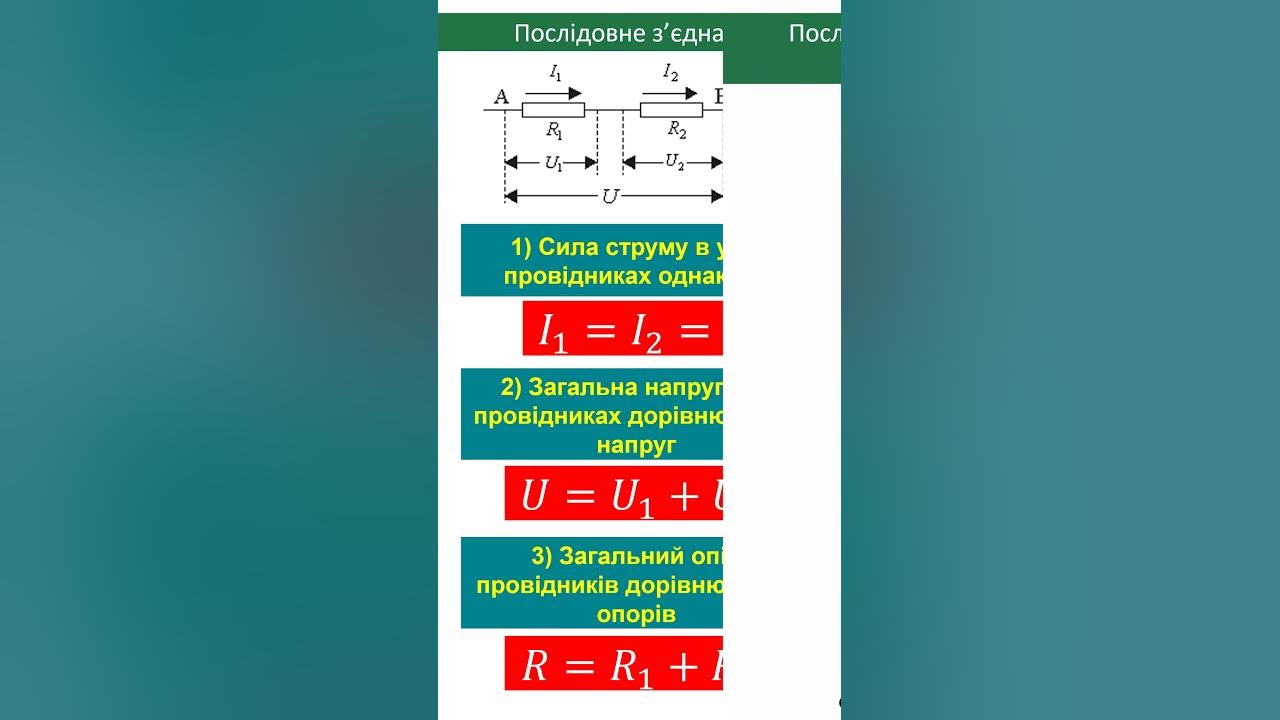

У послідовному з’єднанні провідники з’єднуються ланцюжком, при якому струм проходить крізь кожен з них. Напруга по колу розподіляється відповідно до опору кожного провідника. Це означає, що при послідовному з’єднанні загальний опір системи можна знайти, просто додавши опори окремих провідників.
Загальна формула для розрахунку опору
Однією з ключових формул для аналізу послідовного з’єднання провідників є формула для загального опору:
- Загальний опір Rзаг: Rзаг = R1 + R2 + … + Rn
Де R1, R2, …, Rn – опори окремих провідників у колі. Ця формула показує, що загальний опір збільшується з кожним доданим провідником.
Збереження струму
У послідовному колі струм через всі елементи залишається незмінним. Це випливає з закону збереження заряду, який стверджує, що заряд не може зникати або з’являтися з нічого всередині замкнутого контуру:
- Струм I: I = I1 = I2 = … = In
Це одна з важливих характеристик послідовного з’єднання, яка спрощує аналіз таких електричних кіл.
Розподіл напруги
При послідовному з’єднанні напруга ділиться між провідниками пропорційно до їх опору. Цей закон можна описати як:
- Загальна напруга в колі (Uзаг) дорівнює сумі напруг на кожному провіднику:
- Загальна напруга: Uзаг = U1 + U2 + … + Un
- Відповідно до закону Ома, напруга на кожному провіднику дорівнює добутку струму і його опору:
- Напруга на провіднику: Ui = I × Ri
Приклад розрахунків
Розглянемо приклад, який дає нам змогу краще зрозуміти, як на практиці застосовуються формули для послідовного з’єднання провідників. Припустимо, що в колі послідовно з’єднані три резистори з опорами R1 = 5 Ω, R2 = 10 Ω і R3 = 20 Ω при напрузі 35 В.
| Параметри | Значення |
|---|---|
| Загальний опір Rзаг | 5 Ω + 10 Ω + 20 Ω = 35 Ω |
| Струм I | I = Uзаг / Rзаг = 35 В / 35 Ω = 1 А |
| Напруга на R1 | U1 = I × R1 = 1 А × 5 Ω = 5 В |
| Напруга на R2 | U2 = I × R2 = 1 А × 10 Ω = 10 В |
| Напруга на R3 | U3 = I × R3 = 1 А × 20 Ω = 20 В |
Висновок
У підсумку, розуміння того, які формули справедливі для послідовного з’єднання провідників, є ключовим для аналізу електричних кіл. Загальний опір дорівнює сумі окремих опорів, струм залишається незмінним через всі елементи, а напруга розподіляється пропорційно до опорів. Знання цих принципів дозволяє ефективно проектувати та аналізувати схеми з послідовними з’єднаннями, що є важливим етапом у вивченні фізики та електроніки.
