Як прийнято позначати ємнісний опір провідника: Детальний Аналіз
У сучасній електротехніці актуально розглянути питання, як прийнято позначати ємнісний опір провідника. Це поняття є важливим у багатьох аспектах проектування та аналізу електричних схем і систем. Стаття, представлена нижче, розглядає аспекти ємнісного опору, його фізичне значення і методи позначення у різних контекстах.
Основи Ємнісного Опору
Ємнісний опір є однією з ключових характеристик провідника в змінному електричному полі. Він визначає, як провідник реагує на коливання напруги з різними частотами. Це відрізняється від звичайного резистивного опору, який характеризує лише здатність проводити постійний струм.
Фізичний зміст ємнісного опору
Ємнісний опір змінного струму виникає внаслідок протилежних реакцій електричного поля і зарядів в провіднику. Загалом, ємнісний опір характеризує здатність або неспроможність провідника опиратися змінам електричного поля.
| Тип опору | Визначення |
|---|---|
| Резистивний | Протистояння протіканню постійного струму |
| Ємнісний | Опір змінам електричного поля при змінному струмі |
Позначення Ємнісного Опору

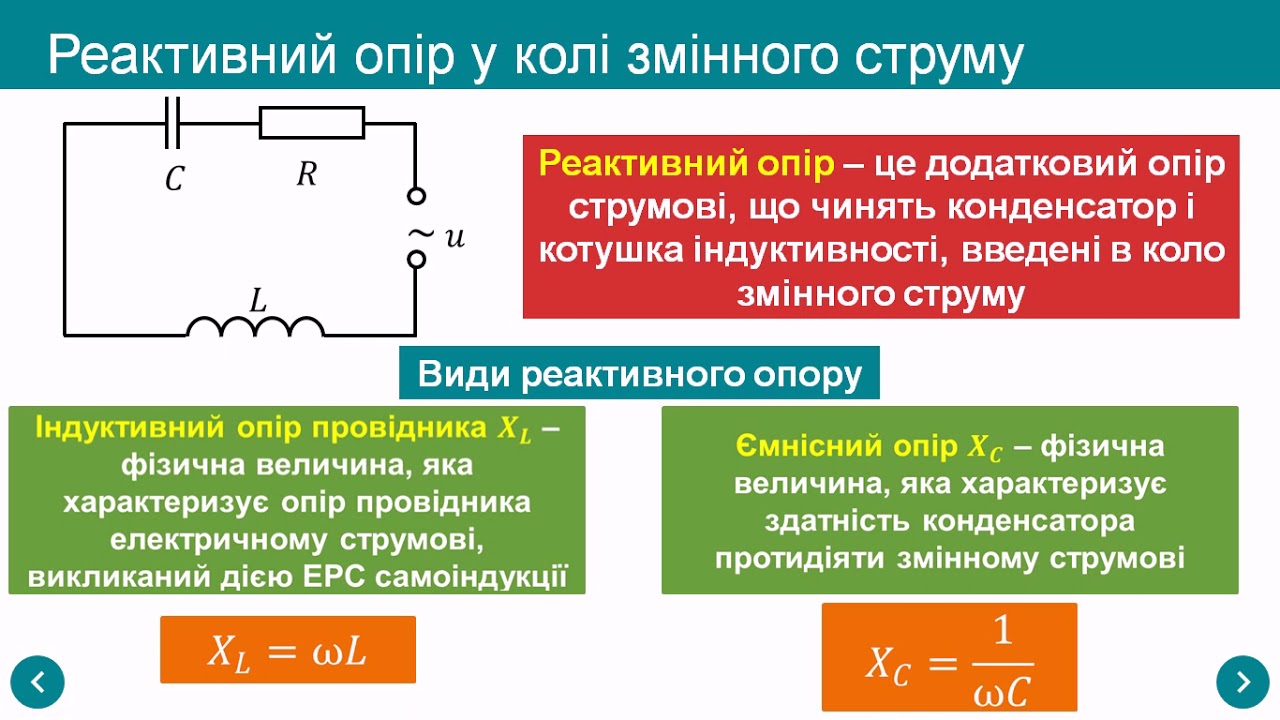

В електротехнічній термінології є кілька загальноприйнятих методів щодо того, як прийнято позначати ємнісний опір провідника. Найчастіше він позначається символом XC, оскільки є частиною загального імпедансу змінного струму, що включає як резистивний, так і реактивний опори.
Стандартні позначення
- XC – Символ, яким найчастіше позначають ємнісний опір. Міжнародно визнаний символ, що використовує у формулах і схемах.
- -jXC – З врахуванням уявної одиниці в комплексній формі імпедансу.
Обчислення ємнісного опору
Ємнісний опір обчислюється за формулою:
- XC = 1 / (2πfC) де f – частота змінного струму, C – ємність у фарадах.
Ця формула демонструє, що ємнісний опір є обернено пропорційним частоті та ємності. Наприклад, зростання частоти веде до зниження величини ємнісного опору.
Застосування Ємнісного Опору в Інженерії
Ємнісний опір знаходить широке застосування у різних галузях, особливо в електроніці і комунікаційних системах. Його значення критично важливе у розробці фільтрів, схем обробки сигналів, а також у системах живлення.
Приклади використання
- Конденсаторні фільтри для телефонних і радіопередач.
- Керування реактивною потужністю у енергосистемах.
- Розрахунок імпедансу у високочастотних схемах.
Вплив Ємнісного Опору на Електричні Схеми
Ємнісний опір не лише впливає на загальний імпеданс системи, але й визначає фазові зсуви між струмом і напругою у змінному струмі. Це означає, що знання, як прийнято позначати ємнісний опір провідника, є ключовим для ефективного проектування електричних схем.
Порівняння з індуктивним опором
Ємнісний і індуктивний опори діють протилежно:
- Ємнісний: Струм випереджає напругу на 90 градусів.
- Індуктивний: Напруга випереджає струм на 90 градусів.
Ці відмінності впливають на проектування та оптимізацію системи в цілому.
Висновки
Загалом, розуміння ємнісного опору і знання про те, як прийнято позначати ємнісний опір провідника, має вирішальне значення для інженерів, що працюють з імпедансними характеристиками системи. Це не лише полегшує проектування ефективних схем, але й дозволяє передбачити поведінку електричних систем у різних умовах.
Таким чином, вивчення і практичне застосування ємнісного опору залишається актуальним у сучасній електротехніці та електроніці.
